| 砂水分離器 |
|
|

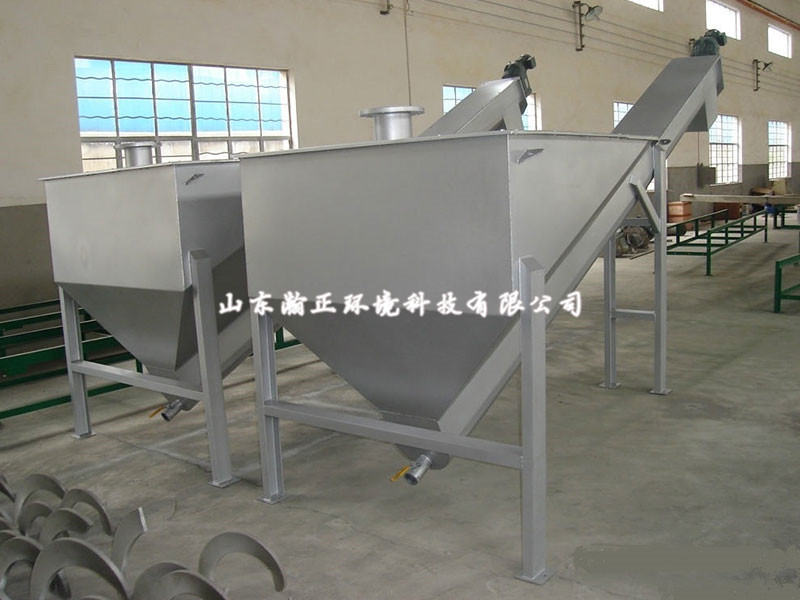

螺旋式砂水分離器適用于污水處理廠的沉砂池，是污水中有機砂的分離及提升的一體化設備，可分離出粒徑≥0.2mm的顆粒，有較高的分離效率，設備采用無軸螺旋，無水中軸承，具有重量輕、結構緊湊、運行可靠、安裝方便等特點，是一種理想的砂水分離設備。
工作原理
螺旋式砂水分離器安裝傾角在20°—30°之間，砂水混合液從進水管進入水箱，混合液中比重較大的顆粒（如砂粒）由于自重面下降沉積于螺旋槽底部，在螺旋的推動下，物料沿斜置的U型槽底部提升，離開液面后，繼續上移一段距離，砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱，砂粒也逐漸干化在出料口處，依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂水分離目的。
構造及工作過程

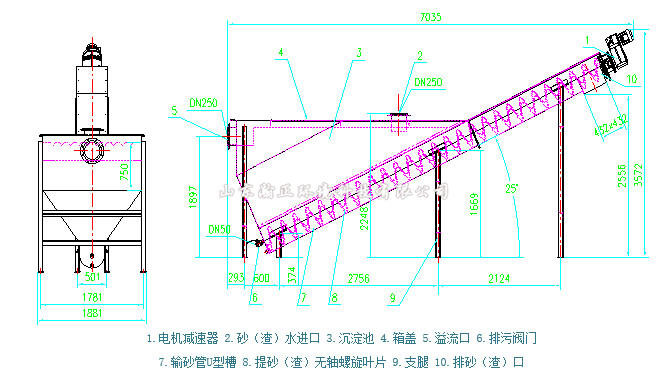

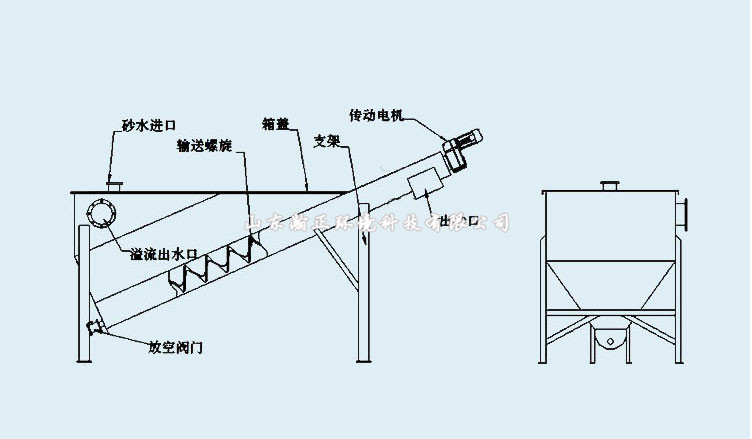

1、螺旋式砂水分離器由無軸螺旋、襯條、U 型槽、水箱、導流板、出水堰和驅動裝置組成。
2、砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。
特點
1、分離效率可達96%~98%，可分離出粒徑≥0.2mm 的顆粒；
2、采用無軸螺旋,無水中軸承,維護方便；3、結構緊湊,重量輕；
4、新型傳動裝置,其關鍵產件--減速器為先進的軸裝式,不用聯軸器,安裝對中方便；
5、襯條為快裝式,便于更換；
6、螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙；
用途

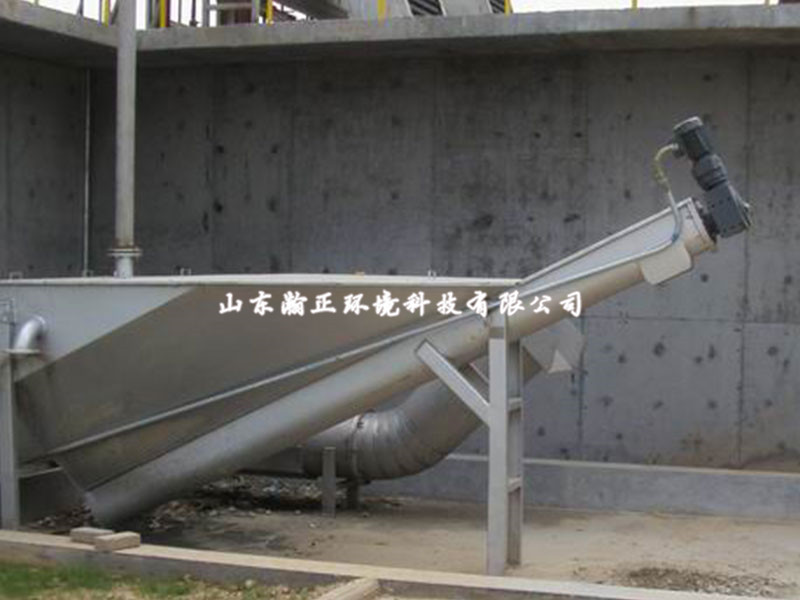

用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。
主要部件配置
|
序號 |
名稱 |
材質 |
防腐 |
備注 |
|
1 |
槽體 |
SS304 |
|
輸送角度20°～30° |
|
2 |
螺旋體 |
16Mn |
|
|
|
3 |
支架 |
SS304 |
|
|
|
4 |
襯板 |
HDPE |
|
耐磨 |
|
5 |
驅動機構 |
Q235A |
|
配套浙江博能減速機 |
|
7 |
就地控制柜 |
Q235A |
噴塑 |
主要元器件正泰 |
|
8 |
標準件 |
SS304 |
|
|
|
|
|
